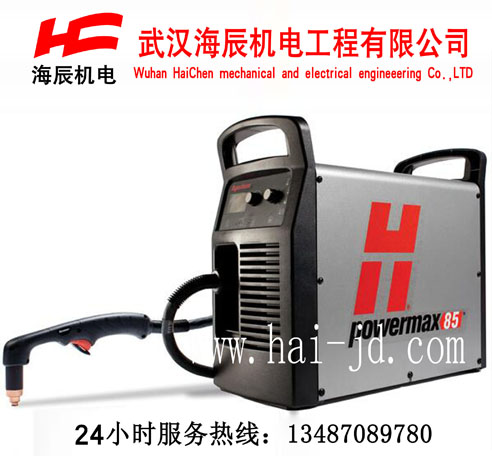

美国海宝机用等离子切割机

型号:powermax85

powermax85美国海宝机用等离子切割机

Powermax85 采用最先进的创新技术,配以四种 Duramax 系列割炬选件,切割电流高达 85 安培,是 1 英寸空气等离子系统中的精品,是手持或机用切割和刨削应用的理想选择。



主要电源优势
• Smart Sense™ 智能感应技术根据切割模式和割炬电缆长度自动调节气压,
以获得最佳性能。
• Boost Conditioner™ 输入电压补偿电路(CSA 机型)可提高低压线路、电
动发电机和输入电源(波动)的性能。
• FastConnect™ 快速连接割炬、CNC 接口和 4 类工作电缆可提高手持和机
用系统的通用性。
• 带 LCD 画面的简易控制面板易于操作。



主要割炬优势
• 15° 和 75° Duramax™ 持久型系列手持割炬使得操作工能够更容易选择合适
的工具进行加工。手持割炬具有更高的耐热性,在高温冲击试验中其耐热
性是之前割炬的 5 倍以上。
• Duramax 持久型系列机用割炬(标准型和短管型)广泛用于 X-Y 切割床、
轨道小车切割系统、管材切割和机器人切割系统。
• Conical Flow™ 锥形流喷嘴技术增大了电弧能量密度,从而实现了卓越的切
割质量,且几乎不产生熔渣。
• 正在申请专利的保护帽技术减少了熔渣堆积并使拖拽切割更加顺畅,从而
实现了更好的切割。



规格

输入电压
CSA

CE
200~480 V,单相,50/60 Hz
200~600 V,三相,50/60 Hz
400 V,三相,50/60 Hz
输入电流(12.2 kW) CSA

CE
200/208/240/480 V,单相,70/68/58/29 A
200/208/240/480/600 V,三相,42/40/35/18/17 A
380/400 V,三相,20.5/19.5 A
输出电流   25~85 A
额定输出电压   143 VDC
暂载率(40°C) CSA





CE
60%(85 A,230~600 V,三相)
60%(85 A,480 V,单相)
50%(85 A,240 V,单相)
50%(85 A,200~208 V,三相)
40%(85 A,200~208 V,单相)
100%(66 A,230~600 V,单相/三相)
60%(85 A,380/400 V,三相)
100%(66 A,380/400 V,三相)
开路电压(OCV) CSA
CE
305 VDC
270 VDC
带手柄尺寸   500 mm 深;234 mm 宽;
455 mm 高
配备 7.6 m 割炬的重量 CSA
CE
32 kg
28 kg
供气   清洁、干燥、无油的空气或氮气
推荐的进气口
流量和压力
切割:400 scfh;189 l/min(5.6 bar)
刨削:450 scfh;212 l/min(4.8 bar)
输入电源电缆长度   3 m
电源类型   变频器 - IGBT


机动发电机操作

发动机额定
驱动功率(kW)
系统输出
(A)
性能
(拉弧)
20
85
完全
15
70
有限
15
60
完全
12
60
有限
12
40
完全
8
40
有限
8
30
完全


切割表

材料 厚度 电流 最大切割速度*
  in mm
A
ipm
mm/min
低碳钢 10 GA
1/4
1/2
3/4
1
1-1/4
3
6
12
19
25
32
45
85
85
85
85
85
205
200
70
36
21
14
5000
5330
2000
920
560
350
不锈钢 1/4
1/2
3/4
1
6
12
19
25
85
85
85
85
205
60
30
18
5850
1750
770
475
1/4
1/2
3/4
1
6
12
19
25
85
85
85
85
215
85
46
25
6200
2400
1170
670

* 最大切割速度是根据 Hypertherm 实验室测试所得的结果。
为实现最佳切割性能,实际切割速度可能根据不同的切割应用而变化。
有关更多详情,请参考《操作员手册》。
